綜合布線系統
一、綜合布線定義
建筑物與建筑群綜合布線系統（generic cabling system for building and campus）是建筑物或建筑群內的傳輸網絡，是建筑物內的“信息高速路”。它即使話音和數據通信設備、交換設備和其他信息管理系統彼此相連，又使這些設備與外界通信網絡相連接。它包括建筑物到外部網絡或電話局線路上的連接點與工作區的話音和數據終端之間的所有電纜及相關聯的布線部件。
綜合布線系統是智能化辦公室建設數字化信息系統基礎設施,是將所有語音、數據等系統進行統一的規劃設計的結構化布線系統，為辦公提供信息化、智能化的物質介質，支持將來語音、數據、圖文、多媒體等綜合應用。
二、綜合布線結構及組成
根據國際標準ISO11801的定義，結構化布線系統可由以下系統組成：
1、工作區子系統
目的是實現工作區終端設備與水平子系統之間的連接，由終端設備連接到信息插座的連接線纜所組成。由信息插座、插座盒、連接跳線和適配器組成。工作區子系統的設計主要考慮信息插座和適配器兩個方面。
2、水平子系統，也稱配線子系統
目的是實現信息插座和管理子系統（跳線架）間的連接，將用戶工作區引至管理子系統，并為用戶提供一個符合國際標準，滿足語音及高速數據傳輸要求的信息點出口。該子系統由一個工作區的信息插座開始，經水平布置到管理區的內側配線架的線纜所組成。系統中常用的傳輸介質是4對UTP（非屏蔽雙絞線），它能支持大多數現代通信設備，并根據速率要去靈活選擇線纜：在速率低于10M時一般采用4類或是5類雙絞線；在速率為10~100M時一般采用5類或是6類雙絞線；在速率高于100M時，采用光纖或是6類雙絞線。
3、管理子系統
本子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路，使在移動終端設備時能方便地進行插拔。互連配線架根據不同的連接硬件分樓層配線架（箱）IDF和總配線架（箱）MDF，IDF可安裝在各樓層的干線接線間，MDF一般安裝在設備機房。
4、垂直干線子系統
目的是實現計算機設備、程控交換機（PBX）、控制中心與各管理子系統間的連接，是建筑物干線電纜的路由。該子系統通常是兩個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。系統由建筑物內所有的垂直干線多對數電纜及相關支撐硬件組成，以提供設備間總配線架與干線接線間樓層配線架之間的干線路由。常用介質是大對數雙絞線電纜和光纜。
5、設備室子系統
本子系統主要是由設備間中的電纜、連接器和有關的支撐硬件組成，作用是將計算機、PBX、攝像頭、監視器等弱電設備互連起來并連接到主配線架上。設備包括計算機系統、網絡集線器（Hub）、網絡交換機（Switch）、程控交換機（PBX）、音響輸出設備、閉路電視控制裝置和報警控制中心等。
6、建筑群子系統
該子系統將一個建筑物的電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上，是結構化布線系統的一部分，支持提供樓群之間通信所需的硬件。它由電纜、光纜和入樓處的過流過壓電氣保護設備等相關硬件組成，常用介質是光纜。

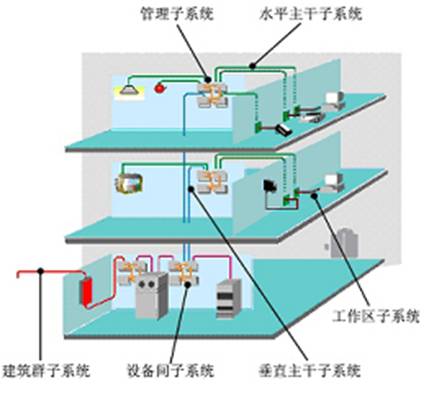

三、綜合布線系統圖
